M-BENZ W210 E240...

M112 V6 ENGINE,722.6 transmission

IMG_1226_P

台中 徐先生

車輛概況:

1.變速箱出現故障、無法正常作動。

2.曲軸後油封漏油以及搖臂蓋嚴重漏油....

IMG_1229_P

保護套直上....

IMG_1231

電腦診斷後出現閥體控制單元損壞....

IMG_1233

經過一夜置放油溫已經相當低,準備進行拆卸....

IMG_1241

IMG_1238

IMG_1239

前方油底殼以及曲軸後方油漬....

IMG_1243

差速器也滲油,建議下次立即處理....

IMG_1247_P

這次更換之全部料件一覽,由小至大皆為正廠件....

IMG_1248_P

IMG_1249_P

IMG_1250_P

IMG_1252

IMG_1253

IMG_1254

IMG_1255

IMG_1257

IMG_1258

IMG_1260

IMG_1261

堅持正廠零組件,遵循原廠工序.....

IMG_1758_P

IMG_1759_P

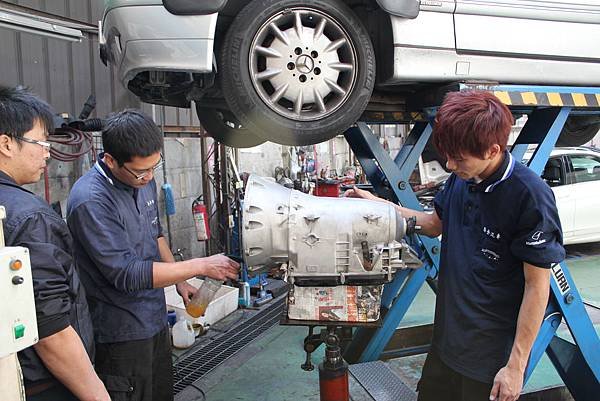

變速箱洩放變速箱油後,即拆下變速箱總成....

IMG_1761

移除油封後蓋以及油封並清潔接觸面完成....

IMG_1765

倒置變速箱準備拆下油底殼....

IMG_1767

IMG_1769

油底殼拆除完成....

IMG_1770

移除濾網.....

IMG_1771

濾網特寫....

IMG_1773

移除控制單元接頭中....

IMG_1776

IMG_1775

已拆除部件一覽....

IMG_1777

閥體上方殘油抽取中....

IMG_1778

IMG_1780

閥體拆卸中並抽取殘油....

IMG_1782

IMG_1783

閥體已拆下,準備分解....

IMG_1784

兇手特寫,控制單元主軸轉速感應器破裂....

IMG_1787

IMG_1788

移除電磁閥準備移除控制單元.....

IMG_1790

控制單元電路板舊品特寫....

IMG_1792

閥體單元大部分解圖....

IMG_1793

變速箱支架特寫,建議下次更換變速箱支架.....

IMG_1796

IMG_1797

閥體單元電路板總成,正廠件....

IMG_1798

IMG_1805

閥體安裝,依據原廠扭力值上鎖.....

IMG_1807

IMG_1806

更換排檔座油封....

IMG_1809

新舊品特寫....

IMG_1810

油封安裝中....

IMG_1821

閥體總成安裝,依據原廠扭力上鎖.....

IMG_1828

油底殼清洗完成....

IMG_1832

油底殼墊片安裝.....

IMG_1834

接觸面清潔.....

IMG_1853

安裝閥體接頭....

IMG_1856

安裝變速箱油濾網.....

IMG_1861

查詢原廠油底殼扭力值.....

IMG_1865

依據原廠扭力值上鎖....

IMG_1870

變速箱總成清潔.....

IMG_1878

IMG_1881

清洗完成。

IMG_1882

安裝液壓離合器....

IMG_1889

安裝液壓離合器後殘餘舊油清潔.....

IMG_1892

變速箱料號特寫....

IMG_1814

IMG_1835

曲軸油封外蓋上膠中,原廠墊片膠以及治具.....

IMG_1841

原廠扭力值上鎖中...

IMG_1842

區軸油封安裝前塗抹凡士林.....

IMG_1846

油封安裝中.....

IMG_1850

安裝完成,側邊皆無多餘殘膠.....

IMG_1851

飛輪也安裝完成....

IMG_1893

準備安裝變速箱....

IMG_1897

前六角橡皮特寫,已經有些許龜裂....

IMG_1898

前六角橡皮安裝中.....

IMG_1907

後六角橡皮特寫,也已經些許龜裂....

IMG_1908

IMG_1911

查詢前六角橡皮原廠扭力值....

IMG_1915

前六角橡皮扭力上緊中....

IMG_1917

查詢變速箱支架原廠扭力值.....

IMG_1918

變速箱支架扭力上鎖中....

IMG_1920

查詢液壓離合器原廠扭力值.....

IMG_1925

液壓離合器扭力上緊中....

IMG_1927

變速箱油管墊片更新....

IMG_1928

變速箱閥體接頭油封更新....

IMG_1929

接點清潔劑清潔中....

IMG_1933

接頭安裝中.....

IMG_1934

變速箱油尺安裝.....

IMG_1937

底盤油漬清洗中....

IMG_1941

IMG_1943

機油、變速箱油加注中....

IMG_1944

IMG_1946

選用FUCHS Silkolene 5W40機油,符合原廠229.3認證.....

IMG_1947

IMG_1949

變速箱油選用FUCHS ATF3353 符合原廠236.12認證....

IMG_1976

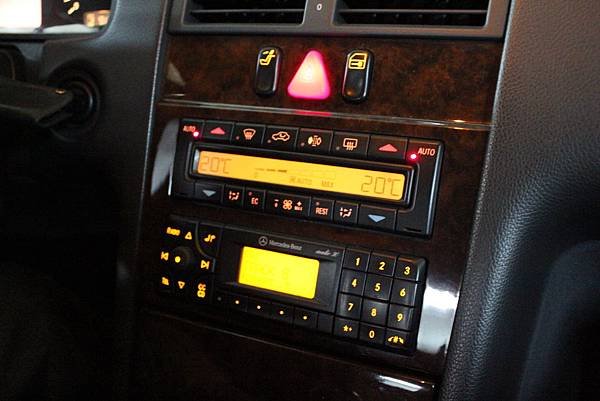

冷氣面板燈光異常,拆卸更換燈泡.....

IMG_1977

IMG_1978

拆卸冷氣面板專用特工....

IMG_1980

更換燈泡後即正常.....

IMG_1974

里程數確認.....

IMG_1973_P

加班路試後一切正常,待隔日洗車後即可交車。

感謝台中 徐先生進廠維修.....

隆全汽車感謝您...
